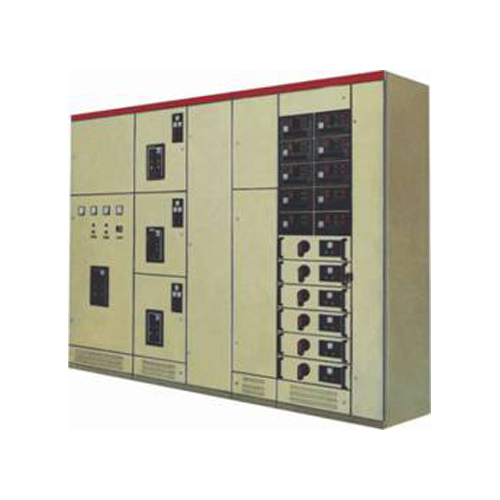

GCS型低壓抽出式開關柜

GCS型低壓抽出式開關柜(以下簡稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置目前已被電力用戶廣泛選用。

裝置適用于發電廠、石油、化工、冶金、紡織，高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380(400、660)V、額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。裝置的基本組織形式見下圖。

裝置的設計符合下列標準：IEC439-1　低壓成套開關和控制設備

　　　　　　　　　　　　GB7251.1-2005　低壓成套開關設備

　　　　　　　　　　　　ZBK36001　低壓抽出式成套開關設備

使用條件

▲周圍空氣溫度不高于+40℃，不低于-5℃。24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行。戶內使　　用，使用地點的海拔高度不得超過2000m。

▲周圍空氣相對濕度在高溫度為+40℃時不超過50％，在較低溫度時允許有大的相對濕度：如+20℃時為90％，應考慮到由于　溫度的變化可能會偶然產生凝露的影響。

▲裝置安裝時與垂直面的傾斜不超過5％，且整組柜相對平整(符合CBJ232-8標準)。

▲裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

▲用戶有特殊要求時，可以與制造廠協商解決。
