密集型母線槽

密集型母線槽

密集型母線槽適用于交流三相四線、三相五線制，頻率50—60Hz，額定電壓至690V,額定工作電流40A—5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。

 產品描述

此產品為本公司主打產品；密集型母線槽，本公司此型號母線槽代號XLC，不同廠家此類母線槽代號各不相同，常見型號名為CMC或CCX。我們把密集型母線槽又稱作密集絕緣插接式母線槽，適用于交流三相四線、三相五線制，頻率50—60Hz，額定電壓至690V，額定工作電流40A—5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備。

產品通過CCC強制性質量認證，詳情咨詢：13515165869

適用范圍

額定電壓690V以下、工作電流40A-5000A、頻率50-60HZ的輸配電系統。使用的是“三明治”式相間緊密疊加設計，使母線槽外型更加緊湊、體積更小，從而增強了母線系統的動熱穩定性，使母線具有阻抗低、電壓降低等優點，杜絕了發生火災時母線“煙囪效應”的形成，可應用與工地施工大跨距安裝。

技術參數

正在裝配線進行裝配的母線槽

密集型母線槽結構特點

1）散熱能力較強

密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。

接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭接觸面積，大大降低了接頭部位溫升。

2）新一代環保產品

密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3）布線靈活

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

大電流雙排密集型母線槽

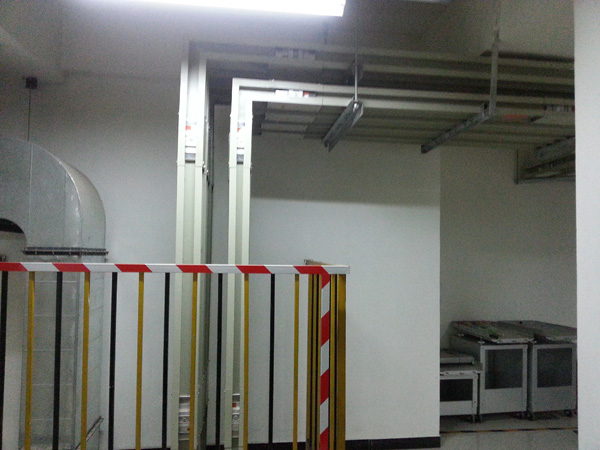

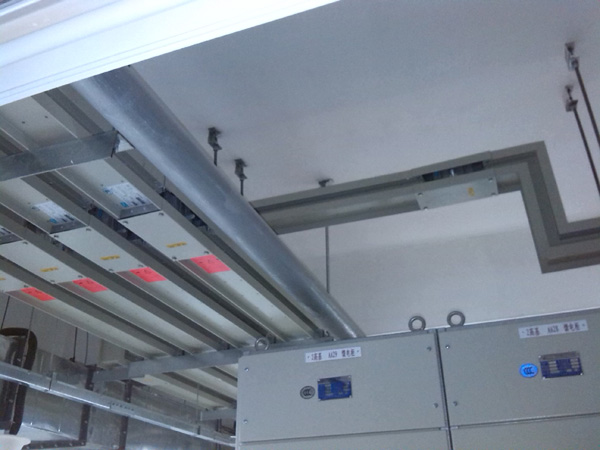

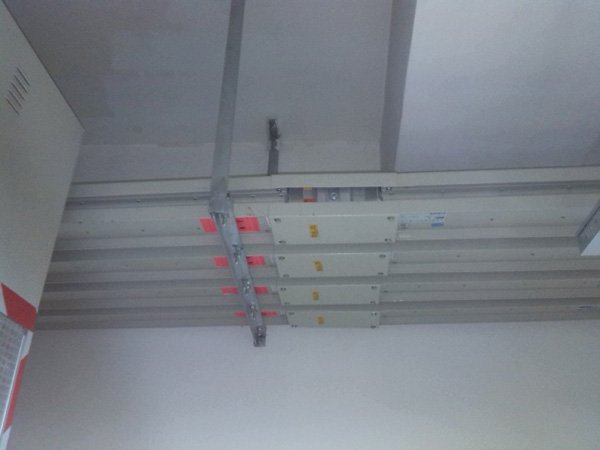

工程圖片：
