照明母線

照明母線槽

FZM系列照明母線槽適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。

照明母線槽介紹

YZM系列照明母線槽是我公司在吸取國外同類產品先進技術的基礎上，根據我國的具體情況而自主研制成功的新產品。YZM系列照明母線槽的試制成功，是我國建筑行業照明配電系列的一項重大技術突破，給廣大用戶提供了一種全新的供電照明系統，具有安裝快捷、安全美觀、使用靈活、供電可靠等優點。

規格型號及電氣特性

注：照明母線槽各相之間及相導體與接地端子之間的絕緣電阻≥40M

介電強度：照明母線槽正常使用條件下，各相導體之間，以及帶電部件與外殼之間能耐受試驗電壓為2500V，歷時1min的耐壓試驗，無擊穿或產生閃烙現象。

適用范圍

YZM系列照明母線槽主要用于照明輸電系統。尤其是大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電系統。

產品使用環境條件

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、污染等級：不超過GB/T1408.1中的2級規定。

4、大氣條件：空氣清潔，其相對濕度在高溫對40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。

▲注意：YZM系列照明母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

結構介紹

直構件（照明母線槽主體）

直構件三種規格：16A、25A、40A。YZM-16EA403、YZM-25EA403、YZM-40EA403組成照明母線的主體。用于供電、支承和供電給照明燈具和插座盒。內置4芯絕緣線排。標準長度1M、2M、3M，也可以按用戶要求制作非標長度。

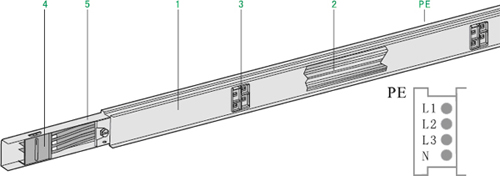

照明母線槽主體：

1、直構件外殼，由熱鍍鋅鋼板一次拉制成型，成為照明母線槽骨架載體，外殼兼具接地保護導體PE線功能。

2、四根銅導體的扁平電纜排。

3、節距一米的支路連接插座（標準型）非標按用戶要求。

4、連接插座，確保母線槽內導體的同時自動連接。觸頭為彈簧片夾式，避免了對塑料件的應力作用。

5、直構件左端頭，機械鎖緊和夾持裝置，可保證兩個構件組裝的剛性。兩個直構件可快捷的組裝。保護導體（外殼）的電氣連續性是自動保證的。擰緊一只鎖緊螺釘，就可以完成組裝工序。所有的絕緣材料和塑料配件阻燃性和絕緣性良好。

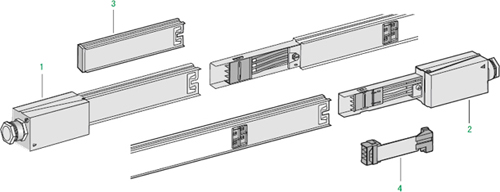

電源盒和末端封套

左電源盒用于電纜給照明母線槽供電；右電源盒用于照明母線槽輸電給其它線路，也可從右邊電纜供電給照明母線槽。兩種電源盒均在直構件的端頭，由彈簧栓鎖緊裝配，均帶有10mm2電線的接線端子和密封蓋。

1、左電源盒：YZM-40AA4（40A） 2、右電源盒：YZM-40SL4（40A） 3、左末端套：YZM-40FA2 4、右末端套：YZM-40FL2

結構性能

1、 外殼為擠壓成型，采用卡軌式鋁合金型材組成，具有體積小、重量輕、強度大，外觀美觀、耐用等優點，適用于各種場所的日光燈、汞燈及其它照明器材的供配電用，也可應用于大跨距現場安裝施工。

2、 可配置成三相四線制、三相五線制等。

3、 采用標準配置的兩孔、三孔等多孔插頭饋電，引線安全、方便。

結構特點

1、照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

2、所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

3、利用絕緣件支承并隔開絕緣導線，用電安全可靠。

4、采用通用的兩孔、三孔插座，引出分支電源方便、快捷。

5、插座設置有利于三相負載均衡。

6、提供各種現場安裝方式，用戶可根據需要靈活使用。

技術參數

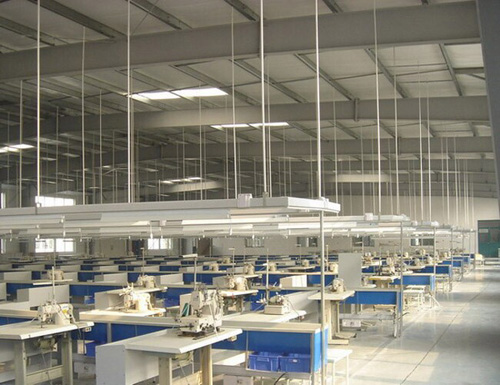

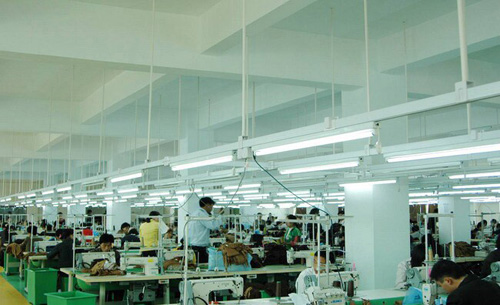

照明母線槽應用案例
